Mô-đun khuếch đại công suất băng thông rộng 0,5-6GHz 50W GaN Class AB RF PA
Mô-đun khuếch đại công suất băng thông rộng 0,5-6GHz 50W GaN Class AB RF PA - cao-bộ khuếch đại công suất RF băng thông rộng GaN hiệu suất cao với đầu ra 50W (45-47 dBm), dải tần 0,5-6 GHz, thiết kế Class AB với tính năng bảo vệ tích hợp cho thiết bị thử nghiệm và hệ thống liên lạc.
Tổng quan

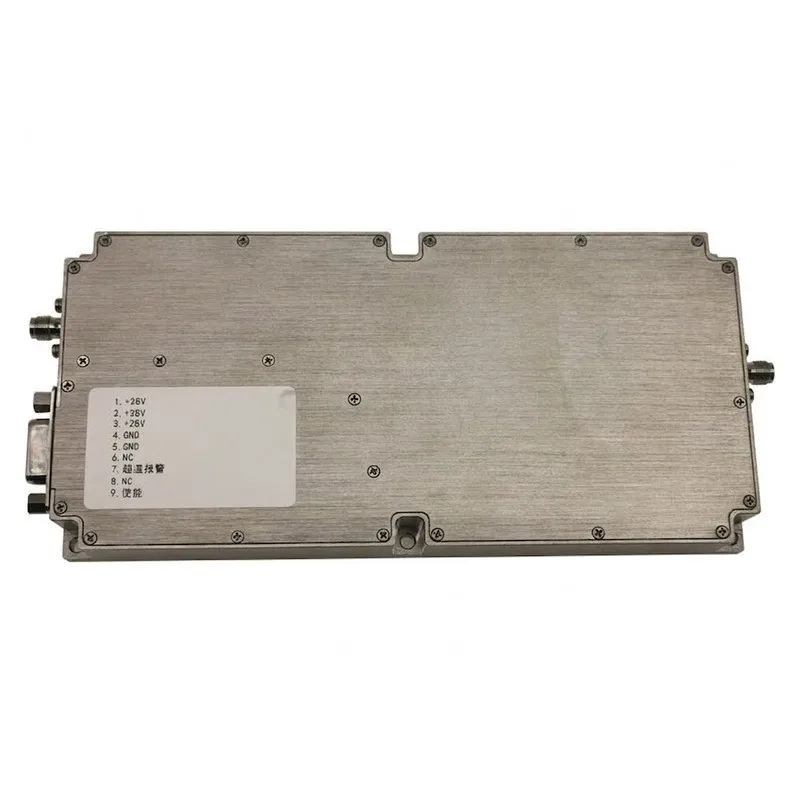

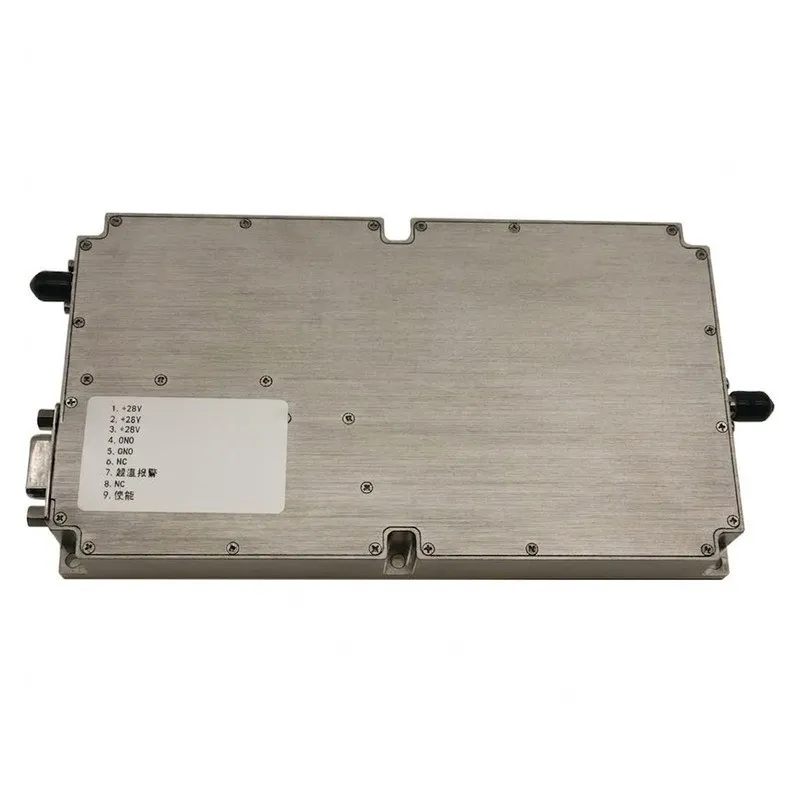

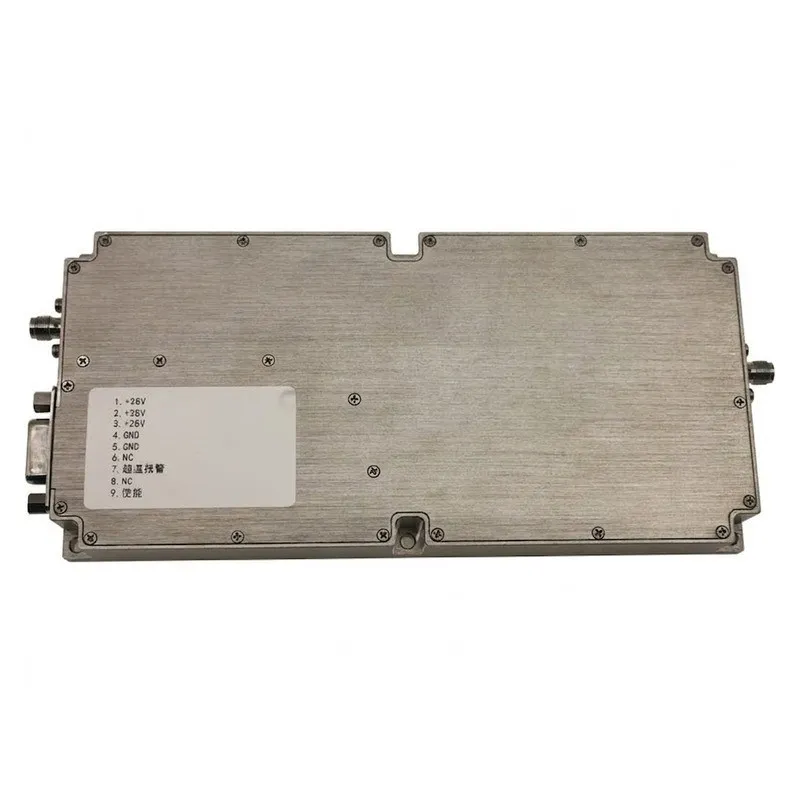

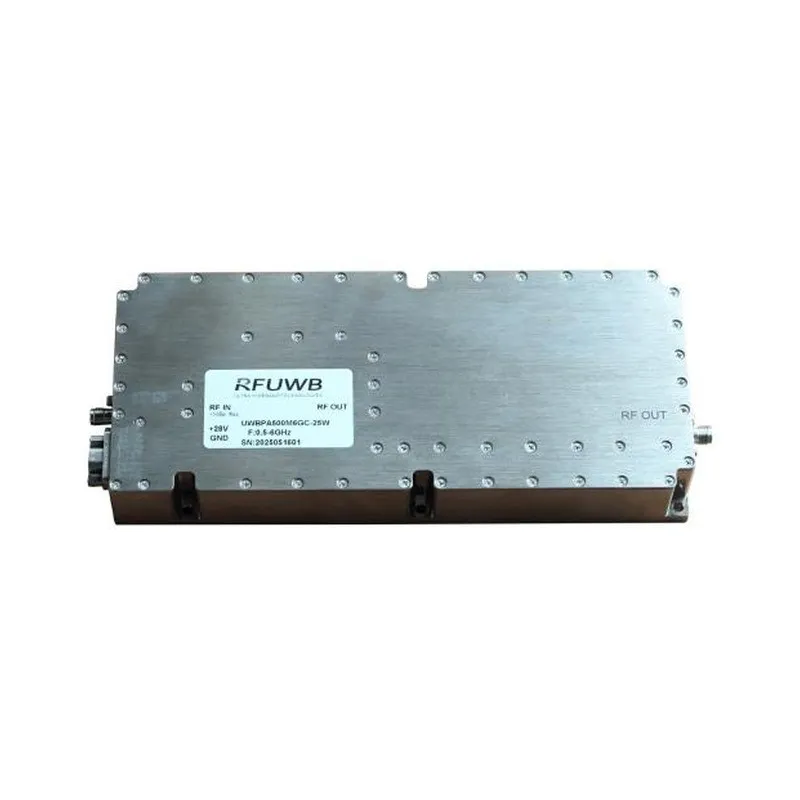

UWBPA500M6G-50W là bộ khuếch đại công suất băng thông rộng GaN-hiệu suất cao bao phủ tần số 0,5-6 GHz với đầu ra sóng liên tục 50W (45-47 dBm). Thiết kế loại AB đảm bảo tính tuyến tính trong khi các mạch bảo vệ tích hợp mang lại độ tin cậy cho các ứng dụng RF đòi hỏi khắt khe.
Các tính năng chính
- Thiết kế băng thông cực rộng GaN-: phạm vi phủ sóng toàn băng tần 0,5-6 GHz
- Công suất đầu ra cao: 50W (45-47 dBm)
- Mức tăng cao: 44-47 dB
- Bộ khuếch đại tuyến tính loại AB
- Tích hợp tính năng bảo vệ-quá nhiệt-với tính năng tự động tắt
- Trở kháng đầu vào/đầu ra 50 ohm
- Nhỏ gọn: 195 x 85 x 26,5 mm
- SMA{0}}Đầu nối RF dạng cái
Thông số kỹ thuật
| tham số | Giá trị |
|---|---|
| Người mẫu | UWBPA500M6G-50W |
| Dải tần số | 0,5-6 GHz |
| Công suất đầu ra (CW) | 50W (45-47 dBm) |
| P1dB | 42-44 dBm |
| Nhận được | 44-47dB |
| Đầu vào VSWR | < 1.5:1 |
| Điện áp cung cấp | 28V (26-30V) |
| Cung cấp hiện tại | 0.9-8A |
| Kích thước | 195x85x26.5mm |
| Đầu nối RF | SMA{0}}Nữ |
| Giao diện DC | J30J-9 |
| Nhiệt độ hoạt động | -30 đến +70 độ |
Ứng dụng
- Thiết bị kiểm tra
- Hệ thống thông tin liên lạc
- Chiến tranh điện tử
- Xử lý tín hiệu
- Kiểm tra RF trong phòng thí nghiệm
